同步電機瞬態實時模擬程序 - SMTS RT

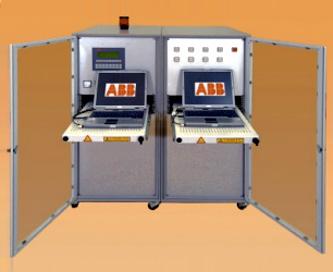

SMTS RT同步電機瞬態實時模擬程序是為實時閉環測試而開發的一種基於筆記本電腦的新型同步電機實時模擬器。這一新版模擬程序支持在線模擬,使用該模擬程序,用戶可在實驗室進行電廠模擬操作。 SMTS RT適合從事發電、勵磁系統和配電等領域工作的電氣技術人員和電氣工程師選用。

這一新型模擬程序包括如下組件:

同步電機,即可定義為發電機,也可定義為電機。
內含配備靜止勵磁系統或旋轉勵磁機的ABB UNITRL畗型自動調壓器的勵磁系統。
ABB 1型或符合IEEE 421.2 1992標準的PSS2A型功率系統穩定器(PSS)。
配備勵磁斷路器和滅磁電阻的滅磁電路(線性或非線性)。
調速器和汽輪機。
原動力突變。
電機應用領域與轉速相關的各種特性的軸載。
單元變壓器。
用線系電感和電阻表示、與無限電壓電源相連的簡化式電網。



SMTS RT程序包括如下操作模式:

分析模式(非實時)
生成曲線輸出結果
與內部勵磁控制迴路實時工作
將模擬輸出信號按實值發送給自動調壓器(AVR)
與外部勵磁控制迴路實時工作(實時AVR設備)
以模擬信號的形式接收自動調壓器控制輸出
將模擬輸出信號按實值發送給自動調壓器(AVR)



SMTS RT程序可能適用的應用領域:

培訓和了解同步電機的性能。
關於勵磁系統性能(瞬時分析、模擬故障等)的講解說明。
自動調壓器(AVR)的預調。
PSS參數的確認和預調。
(AVR、PSS、限制器等) 控制設備的研發試驗。
工廠測試。
驗收測試。
調試測試。
在展覽會上對AVR設備進行閉環演示。

PDF下载列表


 SMTS_RT
